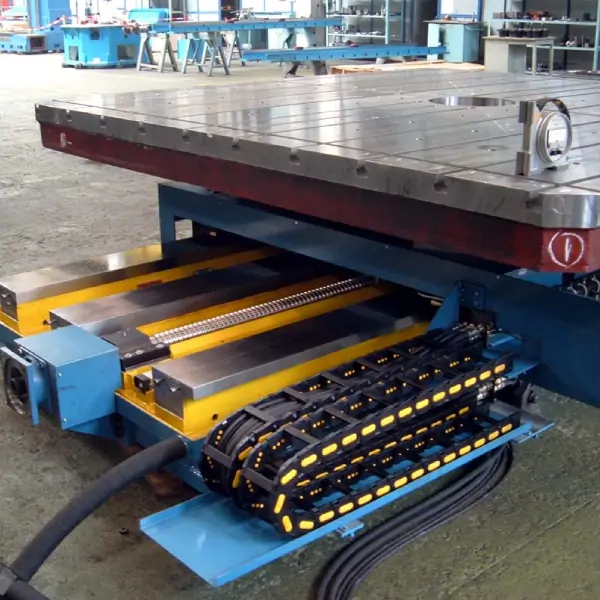

- Гідростатичні напрямні (V, B) – RTL 20, 40, 60, 100
- Контрдоріжки, викладені антифрикційним матеріалом
- Кульковий гвинт на осі V
- Механізм усунення люфту (B)
- Сталеві телескопічні кришки для V-осі
- Вимірювальні системи HEIDENHAIN (V, B)
- Гідравлічне затискання осей
- Серводвигуни змінного струму SIEMENS / FANUC / FAGOR (V, B)
Технічні характеристики
| RTL 15 | RTL 20 | RTL 40 | RTL 60 | RTL 100 | |
|---|---|---|---|---|---|
| Розмір столу [мм] | 1 750 x 2 000 | 2 000 x 2 500 | 2 500 x 2 500 / 2 500 x 3 000 | 3 000 x 3 000 / 3 000 x 3 500 | 3 500 x 3 500 |
| Макс. навантаження на стіл [кг] | 15 000 | 20 000 | 40 000 | 60 000 | 100 000 |
| Кількість Т-подібних пазів | 7 | 8 | 8 | 9 | 11 |
| Ширина Т-подібних пазів [мм] | 22 | 28 | 28 | 28 | 36 |
| Хід по осі V [мм] | 2 000 | 2 000 | 2 000 | 2 000 | 2 000 |
| Подача по осі V [мм/хв] | 6 – 12 000 | 6 – 12 000 | 6 – 12 000 | 6 – 6 000 | 6 – 4 000 |
| Швидкість осі B [об/хв] | 0,025 – 4 | 0,025 – 2 | 0,025 – 2 | 0,025 – 1,15 | 0,025 – 1 |
