- Масивні чавунні компоненти
- Загартовані та шліфовані коробчасті напрямні (сталеві вставки)
- Контрдоріжки, викладені антифрикційним матеріалом
- Конструкція колони з подвійними стінками та більшою відстанню між напрямними
- Електрично перемиканий, 2-діапазонний планетарний редуктор для приводу шпинделя

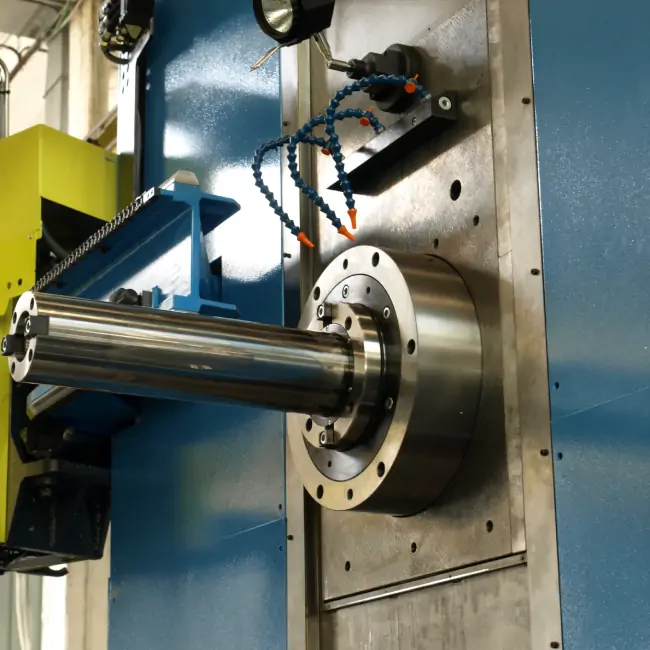

- Азотований розточувальний шпиндель
- Подвійний шестерний безлюфтовий привід столу
- Кулькові гвинти (X, Y, Z, W)
- Лінійні шкали HEIDENHAIN (X, Y, Z, W)
- Поворотні енкодери HEIDENHAIN (C)
- Гідравлічне затискання для осі B
- Гідравлічний затиск інструменту
- Автоматична система змащення
- Гідравлічні компоненти REXROTH/PARKER/ATOS
- Серводвигуни змінного струму, ПЛК та електрика SIEMENS / FANUC / FAGOR
- Системи ЧПК SIEMENS / FANUC / FAGOR
- Ручне або автоматичне індексування вертикальних фрезерних головок
- Універсальні фрезерні головки з ручним або автоматичним індексуванням
- Знімна головка облицювання
- Головка з ЧПК для обробки поверхні
- Опора подовжувача шпинделя
- Кутові пластини
- Охолоджувальна рідина через шпиндель
- Конвеєр для стружки

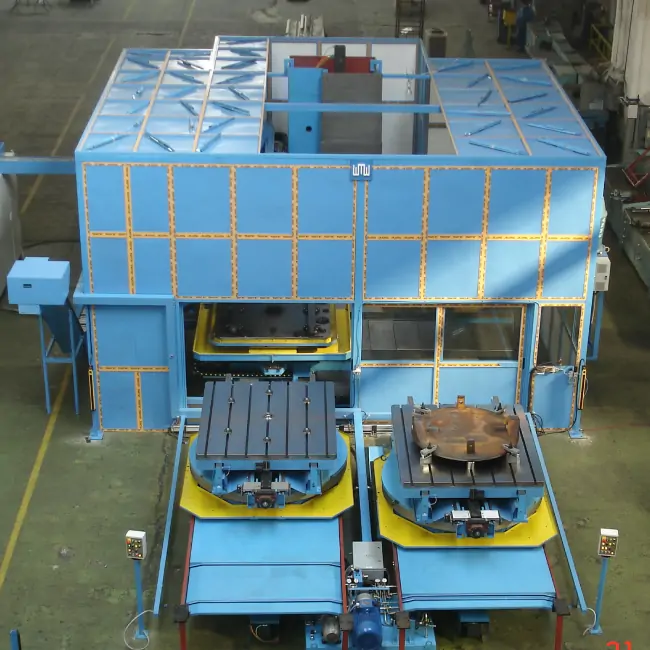

- Автоматична палетна система з 2/3 палетами
- Автоматичний змінник інструментів на 30 – 40 інструментів
- Зонд інструменту
- Зонд для деталей
Технічні характеристики
| AFD 105 | AFD 110 | AFD 115 | AFD 125 | AFD 130 | |
|---|---|---|---|---|---|
| Діаметр шпинделя [мм] | 105 | 110 | 115 | 125 | 130 |
| Конус шпинделя | ISO 50 / HSK 100 A | ISO 50 / HSK 100 A | ISO 50 / HSK 100 A | ISO 50 / HSK 100 A | ISO 50 / HSK 100 A |
| Потужність двигуна шпинделя [кВт] | 30 | 30 | 30 | 37 / 51 | 37 / 51 |
| Швидкість обертання шпинделя [об/хв] | 5 – 3 000 | 5 – 3 000 | 5 – 3 000 | 5 – 3 000 | 5 – 3 000 |
| Хід по осі X [мм] | 2 000 | 2 000 | 2 000 | 3 000 | 3 000 |
| Переміщення по осі Y [мм] | 1 600 | 1 600 | 1 600 | 2 500 | 2 500 |
| Хід по осі Z [мм] | 1 600 | 1 600 | 1 600 | 1 800 | 1 800 |
| Хід по осі W [мм] | 800 | 800 | 800 | 1 000 | 1 000 |
| Розмір столу [мм] | 1 400 x 1 600 | 1 400 x 1 600 | 1 400 x 1 600 | 1 750 x 2 000 | 1 750 x 2 000 |
| Макс. вага заготовки [кг] | 6 000 | 6 000 | 6 000 | 12 000 | 12 000 |
| Подачі X, Y, Z [мм/хв] | 6 – 12 000 | 6 – 12 000 | 6 – 12 000 | 6 – 12 000 | 6 – 12 000 |
| Подача W [мм/хв] | 6 – 6 000 | 6 – 6 000 | 6 – 6 000 | 6 – 6 000 | 6 – 6 000 |
| Швидкість осі B [об/хв] | 0,025 – 3 | 0,025 – 3 | 0,025 – 3 | 0,025 – 2,5 | 0,025 – 2,5 |
