- Масивні чавунні компоненти
- Загартовані та шліфовані коробчасті напрямні (сталеві вставки)
- Контрдоріжки, викладені антифрикційним матеріалом
- Конструкція подвійної стінки колони
- Електрично перемиканий, 2-діапазонний планетарний редуктор для приводу шпинделя
- Кулькові гвинти (Y, Z, W)
- Кульковий гвинт для переміщення по осі X до 4000 мм;
- рейковий та подвійний шестерневий привід для переміщення по осі X понад 4000 мм
- Лінійні шкали HEIDENHAIN (X, Y, Z)
- Обертальний енкодер HEIDENHAIN (W)
- Гідравлічний затиск інструменту
- Компенсація провисання оперативної пам’яті
- Автоматична система змащення
- Гідравлічні компоненти REXROTH/PARKER/ATOS
- Серводвигуни змінного струму, ПЛК та електрика SIEMENS / FANUC / FAGOR
- Системи ЧПК SIEMENS / FANUC / FAGOR
- Ручне або автоматичне індексування вертикальних фрезерних головок
- Універсальні фрезерні головки з ручним або автоматичним індексуванням
- Знімна головка облицювання
- Фрезерна головка з ЧПК
- Головка з ЧПК для обробки поверхні
- Опора подовження шпинделя
- Кутові пластини
- Охолоджувальна рідина через шпиндель
- Конвеєр для стружки
- Автоматична палетна система з 2/3 палетами

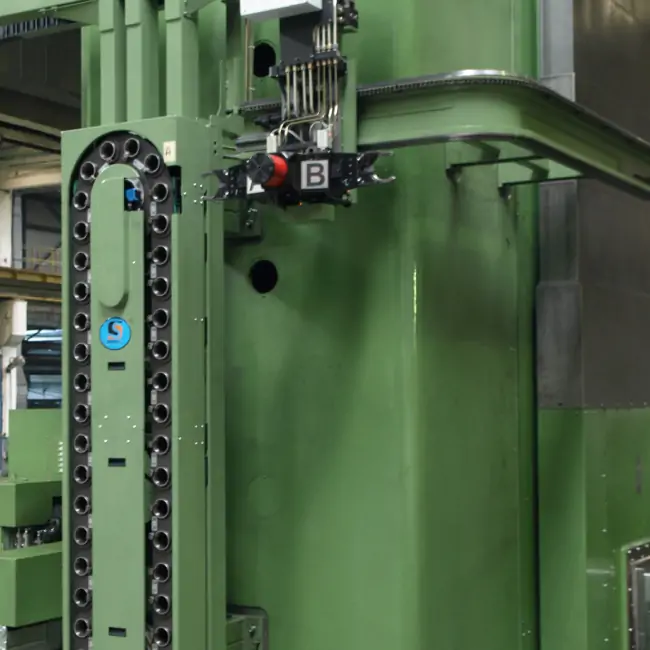

- Автоматичний змінник інструментів на 30–60 інструментів
- Автоматичний змінник головки
- Незалежна операторська платформа
- Зонд інструменту Зонд деталі
Технічні характеристики
| БП 130 / 150 | БП 160 / 180 | БП 200 | |
|---|---|---|---|
| Діаметр шпинделя [мм] | 130 / 150 | 160 / 180 | 200 |
| Конус шпинделя | ISO 50 | ISO 50 | ISO 50 |
| Шпиндельний двигун [кВт] | 37 / 50 | 60 / 80 | 60 / 80 |
| Швидкість шпинделя [об/хв] | 5 – 3 000 | 4 – 2 500 | 4 – 2 000 |
| Поперечний переріз поршня [мм] | 380 x 380 | 500 x 620 | 500 x 620 |
| Хід по осі X [мм] | 4 000 / 12 000 | 5 000 / 20 000 | 5 000 / 20 000 |
| Переміщення по осі Y [мм] | 2 500 / 3 000 / 3 500 | 3 000 / 4 000 / 5 000 | 3 000 / 4 000 / 5 000 |
| Хід по осі Z [мм] | 800 / 1 000 | 1 000 / 1 200 | 1 000 / 1 200 |
| Хід по осі W [мм] | 1 000 | 1 200 | 1 200 |
| Подачі X, Y, Z [мм/хв] | 6 – 12 000 | 6 – 12 000 | 6 – 12 000 |
| Подача W [мм/хв] | 6 – 6 000 | 6 – 6 000 | 6 – 6 000 |
