Для обробки прямих, увігнутих та CVC-профільних валків
- Жорстка конструкція, висока точність та ефективність
- Напрямні з антифрикційним покриттям
- Постійна периферійна швидкість шліфувального круга
- Кулькові гвинтові передачі для лінійних переміщень або рейково-шестеренний привід із безлюфтовим механізмом
- Гідростатичний шпиндель шліфувального круга
- Динамічне балансування шліфувального круга
- Вимірювальна система HEIDENHAIN
- Гідравлічні компоненти REXROTH / PARKER / ATOS
- Серводвигуни змінного струму SIEMENS, ПЛК та електрообладнання
- Система ЧПК SIEMENS SINUMERIK 840D

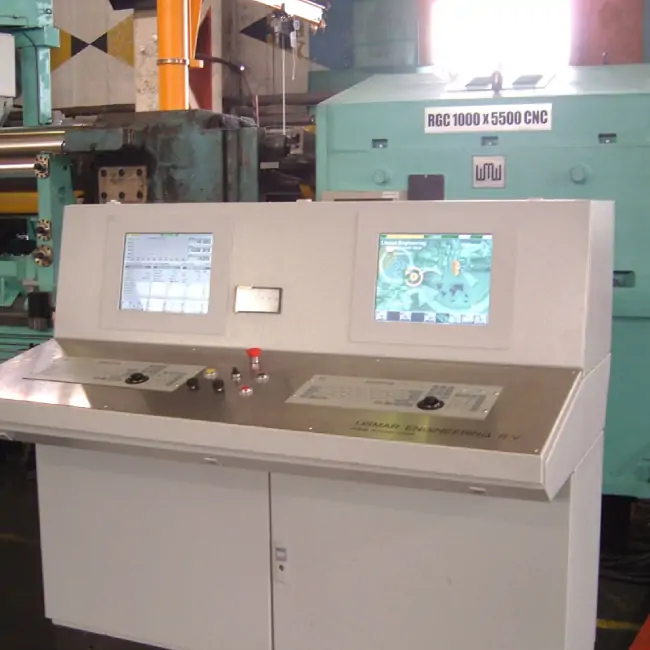

- Централізована панель керування
- Централізована система змащування
- Телескопічні сталеві кожухи напрямних станини шліфувального круга
ПЕРЕМІЩЕННЯ
- Вісь X — поперечне переміщення супорта
- Вісь Z — переміщення каретки
- Пристрій для статичного балансування коліс
- Пристрій для правки коліс
- Моторизовані стійки опори (бічний рух)
- Автоматична система вирівнювання рулону на стійкому люнеті
- Система вимірювання рулонів
- Система охолодження з магнітною та паперовою фільтрацією
- Пристрій для вирівнювання машин
- Шліфувальний круг з фланцями
- Бризкозахисні екрани
- Додатковий фланець колеса
- Комплект центрів заготовок (60º, 70º, 90º)
- Пристрій для шліфування центрів
- Поворотний пристрій
- Система контролю дефектів валків (вихрострумова та/або ультразвукова)
- Стріловий кран для заміни коліс
- М’який завантажувач
- Шліфування WR за допомогою упорів
- Осьове зміщення лицьової панелі для забезпечення автоматичного зчеплення для обертання рулону
Технічні характеристики
| РГК 650 | РГК 1000 | РГК 1400 | РГК 1600 | РГК 2000 | РГК 2500 | |
|---|---|---|---|---|---|---|
| Мін. діаметр шліфування [мм] | 10 | 100 | 200 | 250 | 400 | 700 |
| Макс. діаметр шліфування [мм] | 650 | 1 000 | 1 400 | 1 600 | 2 000 | 2 500 |
| Відстань між центрами [мм] | 4 000 | 4 000 | 4 000 | 4 000 | 4 000 | 6 000 |
| Максимальна вага рулону (на стійках) [кг] | 8 000 | 30 000 | 50 000 | 80 000 | 130 000 | 200 000 |
| Розмір колеса [мм] | 750 x 304,8 x 100 | 915 x 304,8 x 100 | 915 x 304,8 x 100 | 915 x 304,8 x 100 | 915 x 304,8 x 100 | 1060 x 304,8 x 100 |
| Потужність двигуна колеса [кВт] | 51 | 51 | 51 / 60 | 71 / 100 | 71 / 100 | 100 |
| Потужність двигуна заготовки [кВт] | 29 | 29 | 55 | 55 / 71 | 71 / 100 | 130 |
| Макс. окружна швидкість [м/с] | 45 | 45 | 45 | 45 | 45 | 45 |
| Хід по осі X [мм] | 600 | 600 | 700 | 800 | 1 000 | 1 100 |
| Хід по осі Z (стандартний) [мм] | 4 000 | 4 000 | 4 000 | 4 000 | 4 000 | 6 000 |
| X (безперервно) [мм/хв] | 0,01 – 1 | 0,01 – 1 | 0,01 – 1 | 0,01 – 1 | 0,01 – 1 | 0,01 – 1 |
| X (періодичний) [мм/хв] | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 | 0,001 |
| Z [мм/хв] | 10 – 6 000 | 10 – 6 000 | 10 – 6 000 | 10 – 6 000 | 10 – 6 000 | 10 – 6 000 |
